MNS配電柜型號意義
發布日期：2013-08-31 10:23 瀏覽次數：

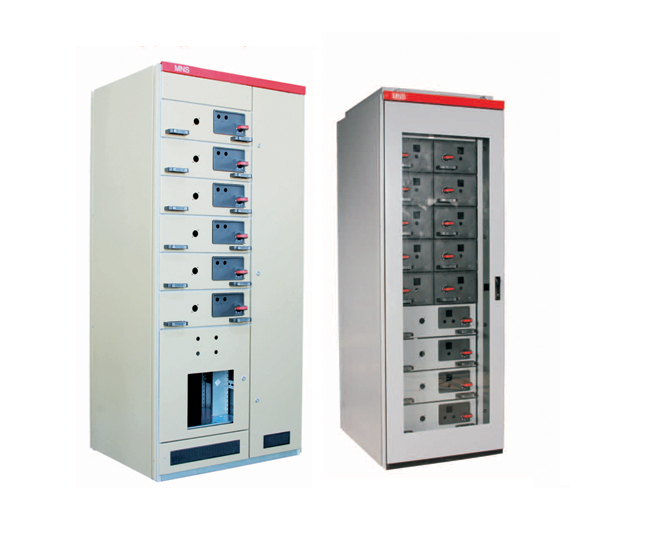

MNS配電柜是按照瑞士ABB公司轉讓技術制造的產品。
MNS型配電柜為適應電力工業發展的需求,參考國外MNS系列低壓開關柜設計并加以改進開發的高級型低壓開關柜,該產品符合國家標準GB7251,VDE660和ZBK36001-89《低壓抽出式成套開關設備》,國際標準IEC60439規定MNS型低壓開關柜適應各種供電,配電的需要,能廣泛用于發電廠,變電站,工礦企業,大樓賓館,市政建設等各種低壓配電系統。
柜體特點：
1. MNS配電柜框架為組合式結構，基本骨架由C型鋼材組裝而成。柜架的全部結構件經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺栓堅固連接成基本柜架，加上對應于方案變化的門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸均按照模數化（E=25mm）變化。
2. MNS配電柜的每一個柜體分隔為三個室，即水平母線室（在柜后部），抽屜小室（在柜前部），電纜室（在柜下部或柜前右邊）。室與室之間用鋼板或高強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故。
3. MNS配電柜的結構設計可滿足各種進出線方案要求：上進上出、上進下出、下進上出、下進下出。
4. 設計緊湊：以較小的空間容納較多的功能單元
5. 結構件通用性強、組裝靈活，以E=25mm為模數，結構及抽出式單元可以任意組合，以滿足系統設計的需要
6. 母線用高強度阻燃型、高絕緣強度的塑料功能板保護，具有抗故障電弧性能，使運行維修安全可靠
7. 各種大小抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠。
8.采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，可以根據要求任意組裝。
9. 采用高強度阻燃型工程塑料，有效加強了防護安全性能。
10. 通用化、標準化程度高，裝配方便。具有可靠的質量保證。
11.
柜體可按工作環境的不同要求選用相誚的防護等級。
12. 設備保護連續性和可靠性。
技術參數：
二、技術參數
電氣數據：
額定電壓：380VAC 3~、660VAC 3~;額定絕緣電壓：690VAC 3~;1000VAC 3~；
額定頻率：50HZ或60HZ。
額定電流：
主母線：至3150A，額定峰值耐受電流ipk：105KA，額定短時耐受電流icw：50KA；
配電母線：至2000A，額定峰值耐受電流ipk：105KA，額定短時耐受電流icw：50KA；
柜體高度：推薦2200mm，寬度：可選擇400,600,800,1000，1200mm；
厚度：可選擇400,600,800,1000，1200mm；
模數：E=25mm；
小室、框架材料：敷鋁鋅板。
使用條件：
周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。
大氣條件中，空氣清潔，相對濕度在較高溫度+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但考慮到由于溫度變化，偶爾會(huì )產生適度的凝露。
海拔高度不得超過2000m。
本裝置適應于以下溫度的運輸和儲存過程：-25℃至55℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這些極限溫度下裝置下應避免遭到任何不可恢復的損傷而且在正常的條件下應能正常工作。
如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
